Регулировка клапанов на ВАЗ-2106

Зазоры между кулачками распределительного вала и рычагами клапанов на Классике нужно регулировать каждые десять тысяч километров. Процедура эта нехитрая и ее вполне можно произвести своими силами, не обращаясь в сервис.

Зазоры, которые необходимо регулировать, называются также «тепловыми». Такое название они получили из-за того, что способны изменяться по мере прогрева двигателя. Когда детали двигателя нагреваются в процессе работы, то расширяются на доли миллиметра, но этого расширения хватает, чтобы изменить зазор. Если тепловые зазоры не измерять и не возвращать в установленные значения, начнут разбиваться кулачки распределительного вала и, в конце концов, весь вал потребует замены. Это гораздо более дорогостоящая и сложная операция, чем регулировка клапанов.

Для регулировки тепловых зазоров клапанов на ВАЗ-2106 понадобятся гаечные ключи на 10, 13 и 17, плоская отвертка, свечной ключ, ключ для поворота коленвала и измерительный щуп, толщиной 0,15 мм.

Снятие воздушного фильтра ВАЗ-2106
Перед тем, как снять клапанную крышку двигателя, нужно демонтировать корпус воздушного фильтра

Начинаются работы со снятия клапанной крыши головки блока цилиндров. Для этого:

1. Снимаем минусовую клемму аккумулятора

2. Откручиваем три гайки крышки корпуса воздушного фильтра

3. Вытаскиваем фильтрующий элемент и отворачиваем крепеж нижней части корпуса фильтра от карбюратора

4. Отсоединяем шланг вентиляции картера от корпуса воздушного фильтра и убираем корпус. Отверстие карбюратора аккуратно закрываем картонной крышкой или тряпкой без ворса.

5. Отверткой ослабляем болт крепления тяги воздушной заслонки карбюратора («подсос») и отводим его в сторону.

6. Снимаем стопорное кольцо на треугольном рычаге тяг карбюратора и снимаем рычаг. Если рычаг не снимется, отсоединяем систему тяг карбюратора от основной тяги педали газа, убрав фиксатор.

7. Откручиваем все гайки крепления клапанной крыши (по периметру), снимаем профильные шайбы

8. Снимаем клапанную крышку, сначала приподняв ее задний край (ближе к салону), а затем подав к передней части автомобиля и вверх.

Снятая клапанная крышка ВАЗ-2106
Клапанная крышка снята. Теперь можно приступать к выставлению меток на валах

После этого появится доступ к распределительному валу и клапанам. На ВАЗ-2106, как и на всех классических моделях АвтоВАЗа, клапаны имеют рычажный привод и регулируются гайками. На каждый клапан приходится по две гайки – стопорная и регулировочная. Поворотом регулировочной гайки изменяется величина подъема рычага клапана и тем самым регулируется зазор между ним и соответствующим кулачком на распределительном валу.

Регулировка клапанов на классике
Регулировочные болты клапанов находятся слева по ходу движения автомобиля

Зазоры регулируются при определенном взаимном расположении коленчатого и распределительного валов. Чтобы понять, в каком положении они находятся, нужно выставить поршень первого цилиндра в максимально верхнее положение (верхняя мертвая точка, ВМТ).

Для этого:

1. Выкрутите свечу первого цилиндра.

2. Снимите крышку распределителя зажигания (трамблера).

3. Ключом для шкива коленвала проверните этот вал в такое положение, чтобы метка на звездочке распределительного вала (углубление) совпала с приливом (выступ сверху) на корпусе подшипников распределительного вала.

4. Наружный контакт ротора распределителя зажигания (бегунок трамблера) при этом должен стоять под контактом свечи первого цилиндра на крышке распределителя. Если это не так, проверните вал еще раз до совпадения меток и контакт должен встать как надо.

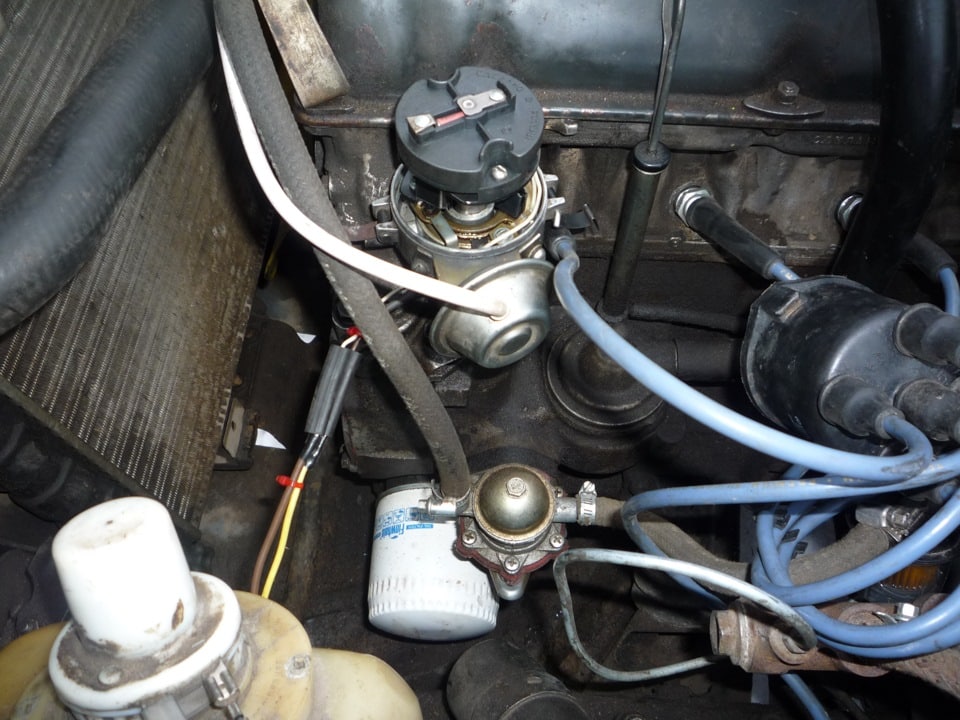

Бегунок трамблера ВАЗ-2106
Верхнюю мертвую точку в первом цилиндре удобно определять по положению бегунка трамблера.

Если метки совпали, и контакт ротора распределителя стоит в положении искры на свече первого цилиндра, значит, поршень этого цилиндра установлен в верхнюю мертвую точку. Убедиться в этом можно не только по меткам. Когда до совпадения меток на звездочке распредвала и на корпусе его подшипников останется совсем немного, можно вставить в свечное отверстие первого цилиндра отвертку и очень осторожно провернуть ключом коленвал. Отвертку начнет зажимать поршнем. Если это произошло, значит, он двигается вверх, и во время совпадения меток действительно будет пребывать в ВМТ. Перед доведением поршня до ВМТ отвертку нужно вытащить обратно.

Такое положение валов и поршней является началом для регулировки клапанов. Дальше нужно будет периодически проворачивать коленчатый вал, и проверять зазоры у соответствующих клапанов. Когда и где проверять, узнаем из тематической инфографики, подготовленной для регулировки клапанов карбюраторных двигателей классических ВАЗов. Нулевое положение коленвала (0 градусов) – это и есть выставленный в ВМТ поршень первого цилиндра, регулировку начинаем от этого положения.

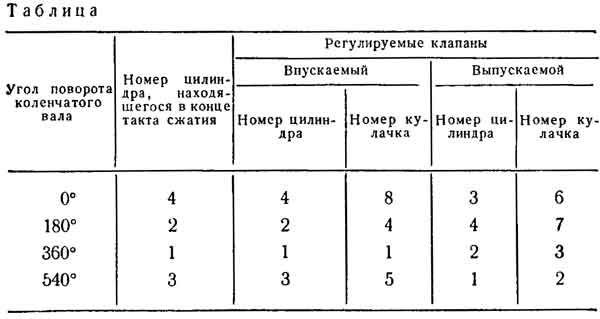

Порядок регулировки клапанов на ВАЗ-2106
Порядок регулировки клапанов на ВАЗ-2106

Проверку зазора при помощи щупа осуществляют следующим образом. После выставления валов по таблице, всовывают щуп под корпус подшипников распределительного вала над клапанами соответствующего таблице цилиндра. Щуп попадет в зазор и должен перемещаться в нем с легким защемлением. Если щуп ходит свободно или, наоборот, почти не пролезает, этот клапан нуждается в регулировки.

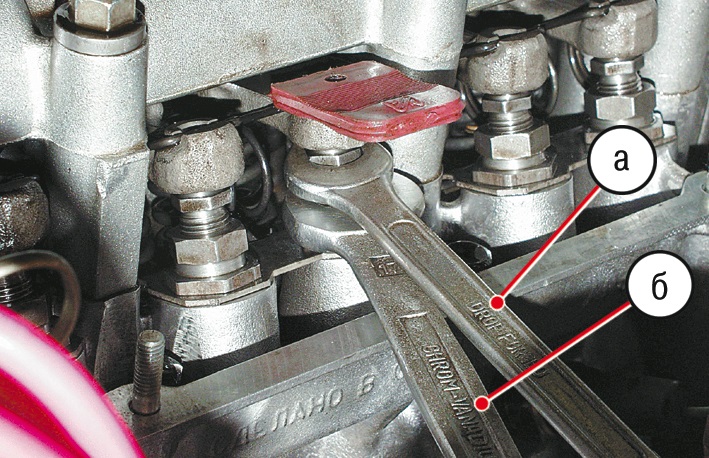

Чтобы отрегулировать клапан, нужно:

1. Придерживая ключом на 13 регулировочную гайку, ключом на 17 ослабить гайку стопорную.

2.  Если щуп проходил свободно, слегка закрутите регулировочную гайку (влево), если щуп не пролезал – подайте гайку вправо.

3. Попробуйте вставить щуп еще раз.

4. Добейтесь, чтобы щуп начал входить в зазор с легким защемлением и опять же придерживая регулировочную гайку от проворачивания, затяните стопорную гайку.

Сделайте эту операцию со всеми клапанами, в соответствии с таблицей. А когда все регулировки будут закончены, проверните коленчатый вал на один оборот. Выставьте снова метки и повторите проверку. Если зазоры остались в норме, можно устанавливать клапанную крышку и собирать обратно все навесное оборудование.
