Не работает звуковой сигнал ВАЗ

Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал?

Существует несколько причин, по которым звуковой сигнал может перестать работать. Почти все они электрические и подразумевают простое отсутствие контакта там, где он должен быть. Пройдемся по всем:

Сгорел предохранитель звукового сигнала

Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания. Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует. Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины.

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.

Схема подключения звукового сигнала в автомобиле

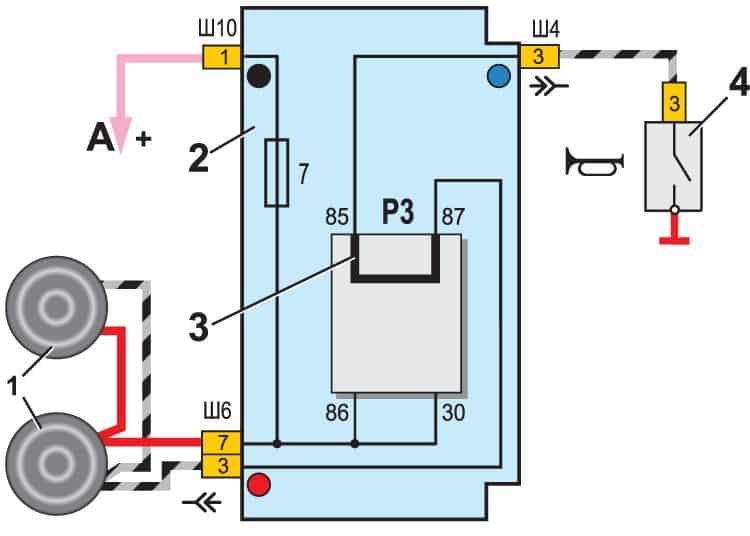

Схема подключения звукового сигнала через реле

Данная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобиле.

Управляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе.

ВНИМАНИЕ! Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

— Истертые контакты

Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

— Изношенное контактное кольцо

Точно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка.

Износ прижимных контактов или контактного кольца имеют коварное свойство: из-за неравномерного износа, контакт может пропадать только при определенных положениях руля. Например, при движении прямо сигнал работает, а в повороте – нет. Подобные симптомы практически всегда однозначно указывают на проблемы в контактной паре «рулевая колонка – руль».

Изношенные контакты и кольцо в руле, как правило, нельзя отремонтировать. Поэтому самый лучший выход замена указанных элементов на новые.

— Окислившиеся контакты внутри руля

Еще одна «рулевая» проблема – окисление внутренних контактов. Из-за большого количества окислов, достаточное количество тока не может пройти через контакты внутри руля и звуковой сигнал молчит. Нужно разобрать рулевое колесо и зачистить контакты.

с

схема подключения звуковых сигналов
схема подключения звуковых сигналов

Отказ реле звукового сигнала или проводки

Следующая группа причин неисправности звукового сигнала – перебитая проводка или отказавшее реле. Провода в цепи питания сигнала могут быть элементарно перебиты, пережаты или даже отключены во время проведения серьезного ремонта. Часто при обратной сборке провода подключают неправильно или вообще не подключают. Убедитесь, что все провода, ответственные за работу сигнала, подключены верно. На ряде автомобилей звуковой сигнал расположен слишком низко, из-за чего в переходные времена года он оказывается в слякоти и воде. Добавляются сюда и смеси, которыми посыпают дороги от гололеда зимой. В таких условиях могут окисляться клеммы на самом сигнале и даже отгнивать провода. Проверьте это место.

Если на вашем авто есть реле включения звукового сигнала, то стоит его проверить. Найдите, где находится это реле, используя полную электрическую схему вашего автомобиля, и проведите эксперимент: нажмите на кнопку сигнала и послушайте. Если реле щелкнуло, значит, оно наверняка исправно. Молчит – нужно проверять наличие напряжения при нажатой кнопке на управляющих контактах реле.

Отказавший звуковой сигнал

Если реле все же щелкает, проверяем наличие напряжения на самом сигнале. Здесь придется действовать с помощником: один держит кнопку сигнала, а другой проверяет напряжение. Проверку можно производить обычной контрольной лампочкой или мультиметром, что надежней. Мультиметр способен показать слабое напряжение, что будет являться признаком сильно окислившихся контактов в цепи питания сигнала или короткого замыкания.

Если напряжение приходит, «массовый» провод сигнала не имеет окислов и надежно соединен с кузовом, а сигнал молчит, значит, он сгорел. В этом случае, как правило, «бибикалку» приходится заменять.
